設備、情報機器を落雷から保護する為のヒント

高度に結びついた機器を落雷から保護する為に参考にすべき基本情報を集め、まとめた私の見解です。

JIS:電源用SPDの雷電流処理性能

低圧電源用SPDのJIS試験項目は多岐にわたりますが、公称放電電流を印加して決める電圧防護レベル、公称放電電流を繰り替えし印加して耐久性を確認する「動作責務試験」、インパルス電流を印加する「追加の動作責務試験」などがSPDとしての性能を決める重要な項目です。

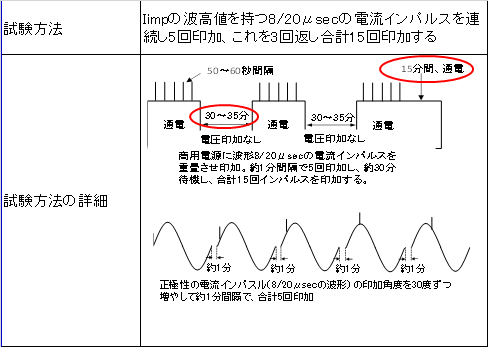

動作責務試験
公称放電電流での耐久性確認

　低圧電源用SPDの規格は2014年に改定されJIS C 5381-11(2014)となりました。電気的な性能確認の試験方法が変更になっています。 以前の規格では「前処理試験」と呼ばれていたもので、ここで示す試験内容はクラスⅠ、クラスⅡSPDに対して行うものです。 所定の波高値を持つ8/20μsecのサージ電流を合計15回印加して、耐久性を確認する試験です。クラスⅢSPDについては別の試験を行います。 電流インパルは０度から始め、印加する角度を30度づつ増やしていき、1分程度の間隔で5回印 加し、これを3回繰り返し合計15回の電流インパルスを印加し試験後、破損やフラッシオーバー、又はその痕跡がない事を確認します。

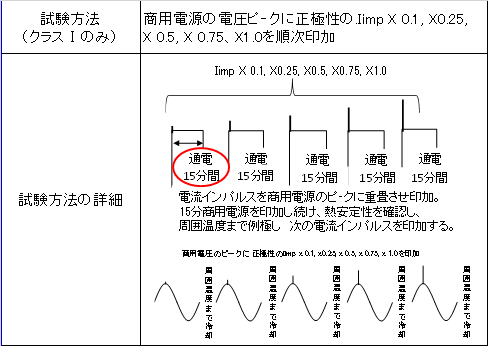

追加の動作責務試験
インパルス電流での耐久性確認

　改定前の規格では、「動作責務試験」と呼ばれていました。クラスⅠSPDに対してのみに行いま す。クラスⅠSPDが性能として示す直撃雷電流に対しフラッシオ－バ－などが発生しない事を 確認します。商用電源の電圧ピークに正極性のインパルス電流を印加し、その後SPDの最大連続使用電圧を15分間印加し続けます。印加するインパルス電流の大きさを Iimp X 0.1, X0.25, X 0.5, X 0.75, X1.0と順次大きくし印加します。
