Home /規格と基準 /想定される雷電流想定される落雷場所
JIS Z 9290-1 表2より（雷撃点）

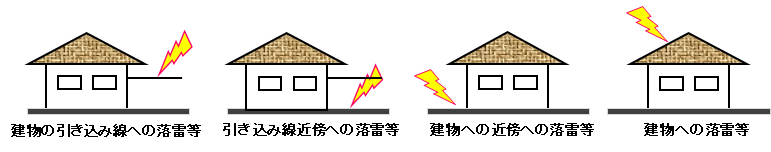

落雷場所を「建築物等」、「建築物等の近傍」、「建築物等の引き込み線」、「引き込み線の近傍」の4つに分けそれぞれの箇所で想定される雷電流の大きさを表にし示しています。
電源線 へ侵入が想定される雷電流（JIS Z 9290-1 表E.2より）
想定される雷電流（電源線）
表は各相導体への侵入が想定される値を示しており、例えば雷保護レベルⅠの建物引込線への雷放電は10kAとあり、この場所に設置するSPDはクラスⅠでIimp 10kA以上の値を持ち、電圧防護レベルは保護対象の機器の電源電圧を基に判断し選定します。同じ雷保護レベルⅠにおいて引込線・引き込み管近隣への雷放電が5kAとしております。
通信線へ侵入が想定される雷電流（JIS Z 9290-1 表E.3より）
想定される雷電流（通信線）
表は各相導体への侵入が想定される値を示しており雷保護レベルⅠで引き込み線への直撃雷は2kA、建物へ落雷した場合、誘導雷は10kAが侵入が想定される最大値であることが判ります。
