避雷針保護下の太陽光発電設備(JIS C 5381-32 図2）

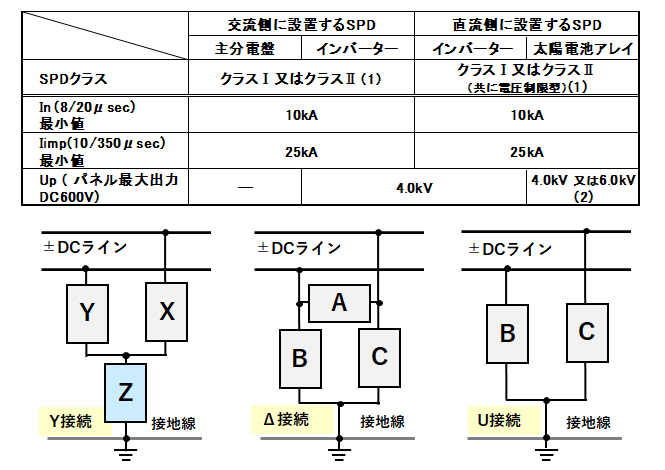

小規模PV設備のSPD性能（Y接続の”Z”の性能を示す）

ビルの屋上に設置された設備では多くの場合、太陽光発電設備は避雷針の保護下にあり、避雷針及び引き下げ導線とは十分な離隔距離を保って配置されていると考えられます。

SPDの設置箇所：

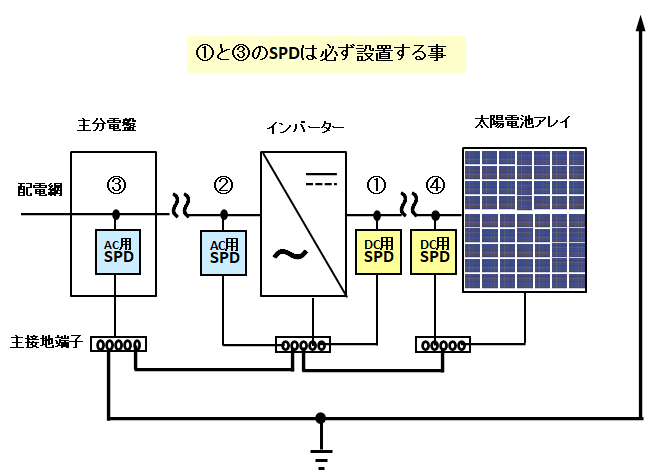

基本的には図で示される①、②、③、④の箇所に設置します。
設備の配置に依っては④太陽電池アレイの出力側、②インバータのAC側の設置を省くことが出来ます。

省く事が出来るSPDと条件：
②のSPDは主分電盤との距離が10m以下、かつ引き下げ導線からの落雷電流による誘導電圧が無視できる場合、又はインバータと主分電盤が同じ室内にあり、それぞれ接地端子板に0.5m以下の配線で接続される場合には省くことが出来ます。
④の SPDはインバータと太陽電池アレイとの距離が10m未満、かつインバータの（DC）側に設置されているSPD①の電圧保護レベルが太陽電池アレイの定格インパルス耐電圧の0.8倍以下の場合省くことが出来ます。

SPDの性能：
太陽光発電設備に設置するSPDはY接続、Δ接続、U接続などがあります、上の表で示す値は太陽光発電設備の設置状態や雷保護対策について十分な情報が得られない場合のY接続のZの位置にあるバリスタ（酸化亜鉛）素子で構成されるSPDの性能を示しています。引き下げ導線の条や建物の雷保護レベルの情報がある場合はJIS C 5381-32の附属書A(表A.1, A.2）に値が示されています。
(1)SPDクラス：主分電盤内のSPD③はクラスⅠSPDを設置します。それ以外箇所に設置するSPD①、②、④はクラスⅡとします。
避雷針設備がない場合には主分電盤内はクラスⅡSPDで保護可能な場合もあります。また避雷針及び引き下げ導線との離隔距離が十分でない場合には全てクラスⅠSPDを設置します。
(2)設備機器の電圧防護レベル: 被保護機器の定格インパルス電圧の情報がない場合、発電電圧DC600の設備では、インバータ及び太陽電池モジュールが「適用等級B」、及び他の機器を含め4.0kV以下、太陽電池モジュールが「適用等級A」「二重/強化絶縁」の場合は6.0kV以下とします。

メガソーラー設備(JIS C 5381-32 図A.2を基に作図）

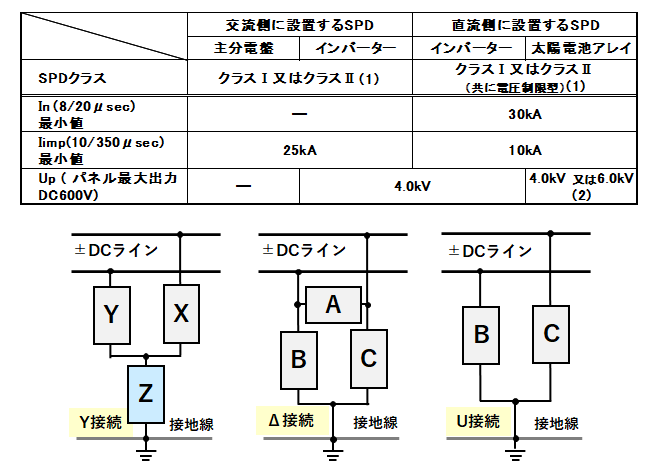

メガソーラーのSPD性能（Y接続の”Z”の性能を示す）

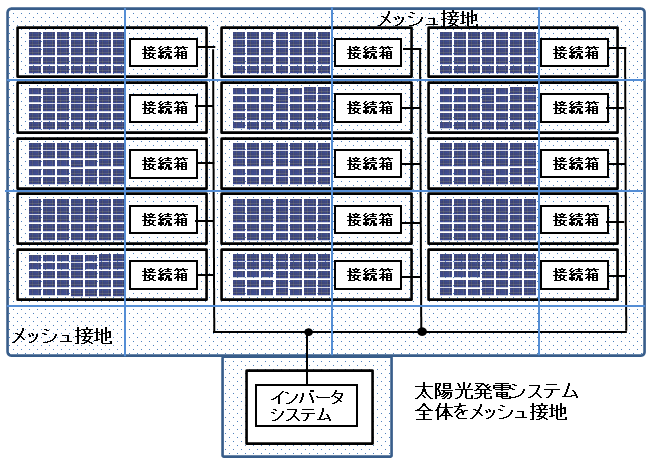

メガソーラ設備として20ｍｘ20ｍのメッシュ接地を施された地面上に、太陽光パネル及びインバータ設備が設置され避雷針で保護されている設備の落雷保護例を示します。雷保護レベルはⅢ（最大落雷電流100ｋA）までと考えて対策を取ります。
メガソーラー設備に設置するSPDのクラス及びその性能は、JIS C 5381-32の附属書Aに記載されており、それを基にして太陽光発電設備の設置状態や雷保護対策について、十分な情報が得られない場合のY接続のZの位置にあるバリスタ（酸化亜鉛）素子で構成されるSPDの性能を参考値として表にまとめました。また此処ではインバータ及びインバーターが設置されている建物への直撃雷は想定していません。

SPDの設置箇所：
インバータが一箇所に纏めて集中配置されている設備：
主分電盤とインバータが近接(同じ建屋の10m以内)して設置されている場合にはインバータのAC側にSPDの設置は必要ありませんが、太陽光発電パネル、インバータのDC側及び主分電盤内にはSPDの設置が必要となります。

インバータが分散して配置されている設備：
主分電盤、インバーターの交流側、直流側及び太陽光発電パネルに設置します。

SPDの性能：
太陽光発電設備に設置するSPDはY接続、Δ接続、U接続などがあります、上の表で示す値は太陽光発電設備の設置状態や雷保護対策について十分な情報が得られない場合のY接続のZの位置にあるバリスタ（酸化亜鉛）素子で構成されるSPDの性能を示しています。引き下げ導線の条や建物の雷保護レベルの情報がある場合はJIS C 5381-32の附属書A(表A.1, A.2）に値が示されています。
(1)SPDクラス：主分電盤にはクラスⅠSPDを設置します。分散配置したインバータの直流側にはクラスⅡSPDを交流側にはクラスⅠSPDを設置します。太陽光発電パネルにはクラスⅡSPDを設置します。
(2)設備機器の電圧防護レベル: 被保護機器の定格インパルス電圧の情報がない場合、発電電圧DC600の設備では、インバータ及び太陽電池モジュールが「適用等級B」、及び他の機器を含め4.0kV以下、太陽電池モジュールが「適用等級A」「二重/強化絶縁」の場合は6.0kV以下とします。
