設備、情報機器を落雷から保護する為のヒント

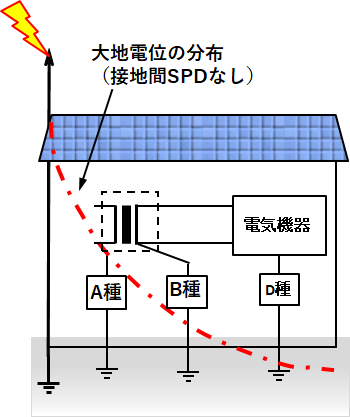

落雷時の大地電位の分布

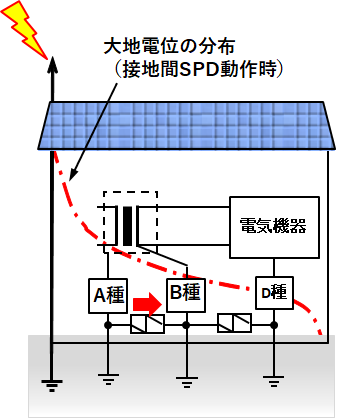

接地間SPDで大地電位差を低減

落雷等により接地極間で大きな電位差が生じた場合、接地間SPDが設置されていれば雷電流をバイパスする事により接地極間の電位差を小さくし、絶縁破壊が発生する危険性を低減します。 接地間SPDは個別接地極を有し、落雷時に極間に大きな電位差が生じる可能性のある建物で有効に働きます。また接地間SPDは、上図（右）に示すように、基準電位（図はB種接地）とする極からそれぞれ極間を接続するようにします。
