設備、情報機器を落雷から保護する為のヒント

高度に結びついた機器を落雷から保護する為に参考にすべき基本情報を集め、まとめた私の見解です。

ウォーターアナロジー：落雷による雷電流の流れと大地電位の上昇の様子を水の動きにたとえて図示しました。

落雷を受けた避雷針が雷電流を大地へ放流する様子や避雷針が設備されていない建物への落雷の様子を水の動きにたとえて、それぞれの状態が直感的に解るようにしたものです。

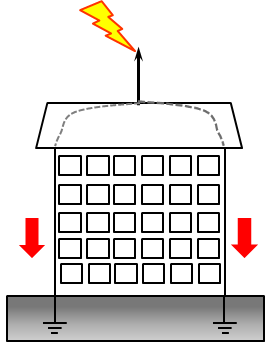

避雷針が設置されている建物

引き下げ導線で大地に流れます

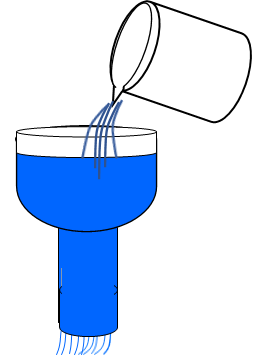

一時的に大地電位が上昇

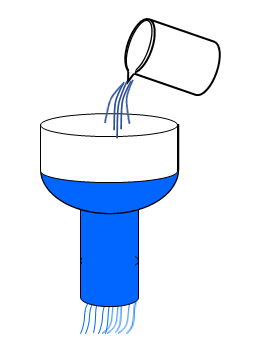

小さな落雷では大地電位も低い

避雷針が設備されている建物では避雷針が落雷を受け、引き下げ導線を伝い大地へ雷電流を流します。
注ぎこまれる水をコップが受け、軸から流します。注ぎ込まれる水量（落雷の大きさ）や軸の太さ（避雷針の接地抵抗）により、上昇する大地電位（水位）が変わります。

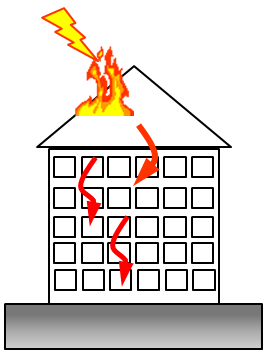

避雷針が設置されていない建物

抵抗が低い経路で流れ出ます

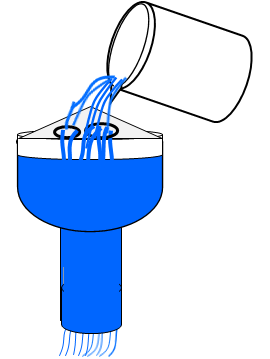

流れやすい経路で流れだす

避雷針が設備されていない建物では落雷を受ける場所が確定しておらず、雷電流は比較的抵抗の低い経路で火災を引き起こしながら大地へ流れていきます。
注ぎ込まれる水の受け口がなく、水は流れ落ちやすい箇所から流れだしていきます。
