JIS A 4201

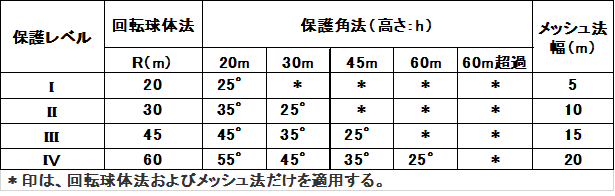

雷保護設備（避雷針、SPDなど）は施設に設定された雷保護レベルで保護できるよう設置、整備します。雷保護レベルはⅠからⅣまで4区分されており、保護レベルⅠの施設は最も厳重な対策がなされます。避雷針に対する規格はJIS A 4201及びJIS Z 9290-1, -3に保護方式と雷保護レベルに応じて保護範囲が示されています。受雷部を突針とする保護角法、回転球体法とメッシュ状に受雷部を設置するメッシュ法があります。
高さ20mの避雷針の保護領域（保護角法）

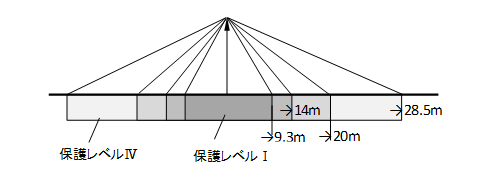

基部横方向の広がりのイメージ
保護レベルにより避雷針からの保護角が異なり、
これにより基部横方向の広がりも異なります。

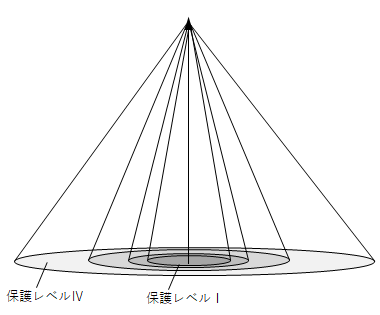

避雷針の立体的な保護範囲のイメージ
保護レベルⅠは保護範囲が最も狭く、広い領域を保護するためにはより多くの避雷針（突針）を立てる必要があります。また保護領域は保護角法に比し回転球体法はやや狭くなります。
保護レベルⅠの保護範囲のイメージ
保護角法と回転球体法の保護範囲（保護レベルⅠ）

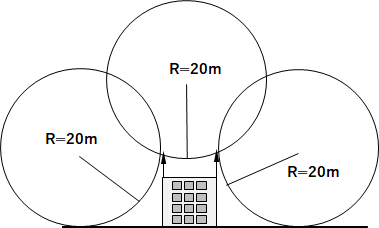

回転球体法による保護範囲（保護レベルⅠの場合）
60m以上の建物は避雷針（角度法、回転球体法）では建物側面への落雷は保護できず、メッシュ法を用いて保護します。
