設備、情報機器を落雷から保護する為のヒント

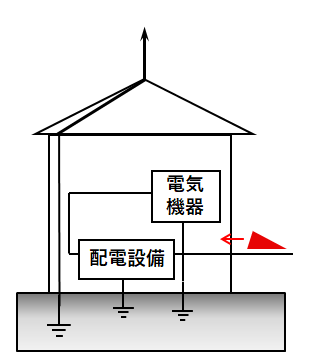

電源・通信線への直撃雷

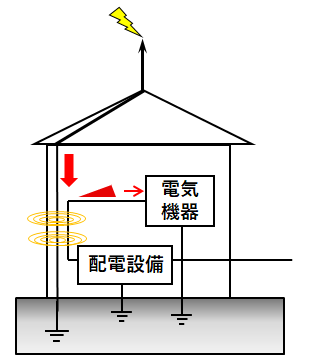

電源・通信線への誘導雷

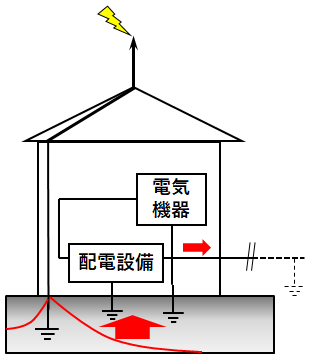

接地線からの侵入

電源・通信・接地線： 屋外から引きこまれている電線には直撃雷が侵入する可能性があります。屋内配線、特に避雷針の引き下げ導線近くに平行している電源線、通信線には比較的大きな誘導雷が侵入する可能性があります。大地電位が落雷等で上昇し個別に接地極を取っている場合にはB種接地と機器筐体のD種接地間等、極間に電位差が生じ機器が絶縁破壊を起こし接地線から直撃雷の分流が機器に流れ込む可能性があります。

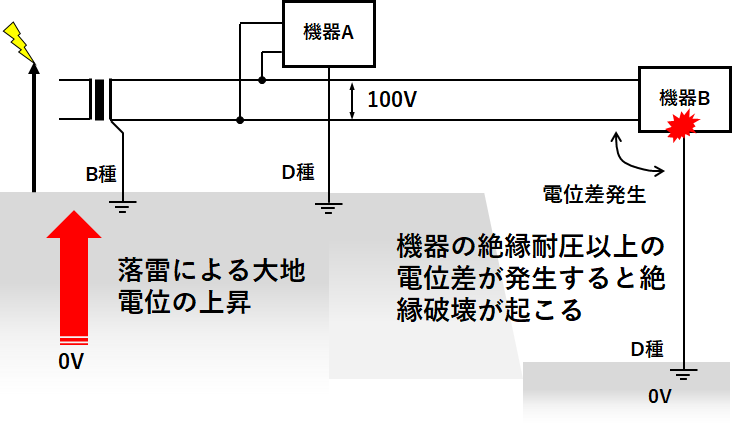

接地電位が異なる場合

大地電位が異なる接地線からの侵入

落雷等で大地電位が大きく上昇した場合、電源の接地極と機器の接地極間に大きな電位差が発生する場合があり、この電位差により機器が絶縁破壊が発生する可能性があります。
