設備、情報機器を落雷から保護する為のヒント

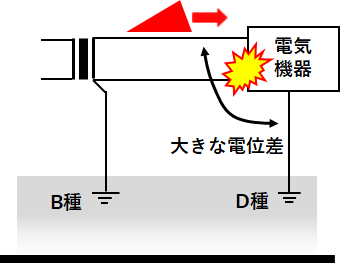

雷電流の侵入による電位差発生

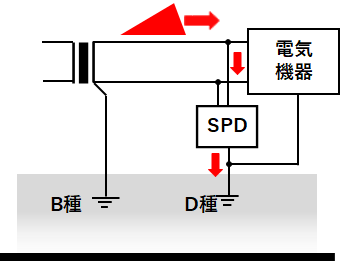

SPDが雷電流をバイパス

電源線・通信線に雷サージが侵入した場合、機器と接地間で大きな電位が発生し、絶縁破壊の危険性が生じます。SPDが設置されている場合には、SPD端子間の電圧が所定以上となると、インピーダンスが小さくなり電流をバイパスし電位差を低減します。

接地線からの侵入

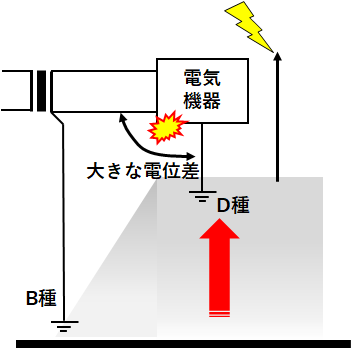

接地間に電位差発生

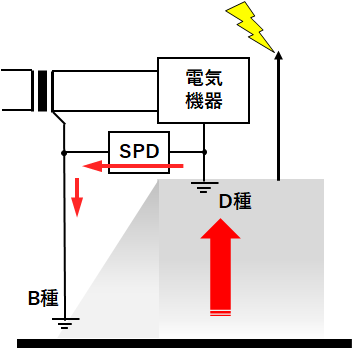

SPDが雷電流をバイパス

落雷等により大地電位が上昇し、電源のB種接地極と機器筐体を繋ぐD種接地極間の電位差が大きくなった場合、絶縁破壊の危険性が高まります。SPDは端子間の電圧が所定以上となると、インピーダンスが小さくなり電流を流し電位差を低減します。
