Home /内部雷保護 /ウォータアナロジーウォーターアナロジー：電源線などに侵入した雷電流や大地電位の電位差により機器の絶縁破壊の危険がどのように生じるかを水路にたとえて図示しました。
落雷による雷電流の侵入、大地電位の変化やサ－ジ防護デバイス(SPD）が機器を保護する仕組みを雷サ－ジを水の動きにたとえて、それぞれの状態が直感的に解るようにしたものです。
SPDの働き
電源線に雷電流が侵入した場合のアナロジー
経路に水圧が加わる
機器に圧がかかり破壊の危険
水門が開き圧が開放される
大地電位が上昇した場合のアナロジー
経路に水圧が加わる
機器に圧がかかり破壊の危険
水門が開き圧が開放される
SPDは経路に設置された水門の様な働きをします。水門に繋がる経路間の圧力差が一定以上の値となると水門が開き圧力差を少なくします。
電線への直接的な侵入（直撃雷）と間接的な侵入（誘導雷）による絶縁破壊

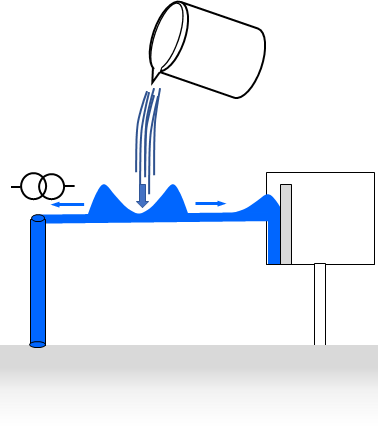

経路に直接水流が入り込む

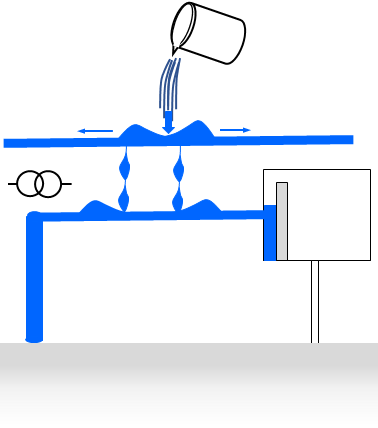

間接的に水流が入り込む
左図は経路に直接侵入する直撃雷、右図は間接的に経路に侵入する誘導雷をイメージしています。
大地電位の上昇によるB種、D種接地極の電位差による絶縁破壊
電源の接地電位が上昇
機器の接地電位が上昇

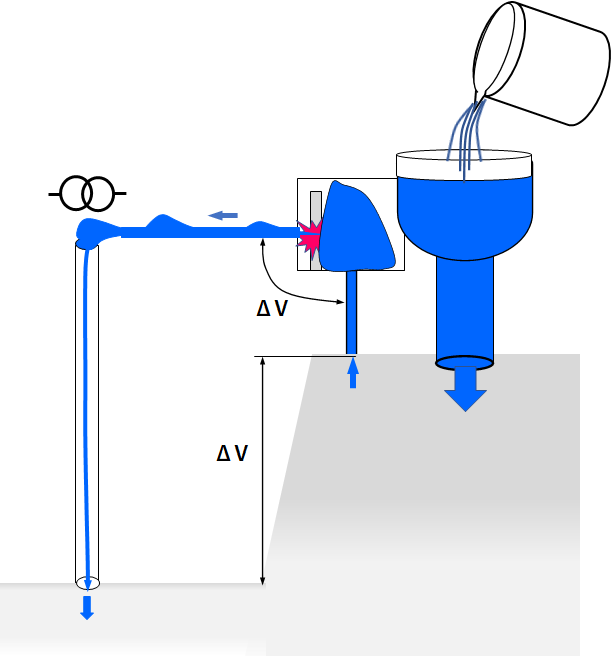

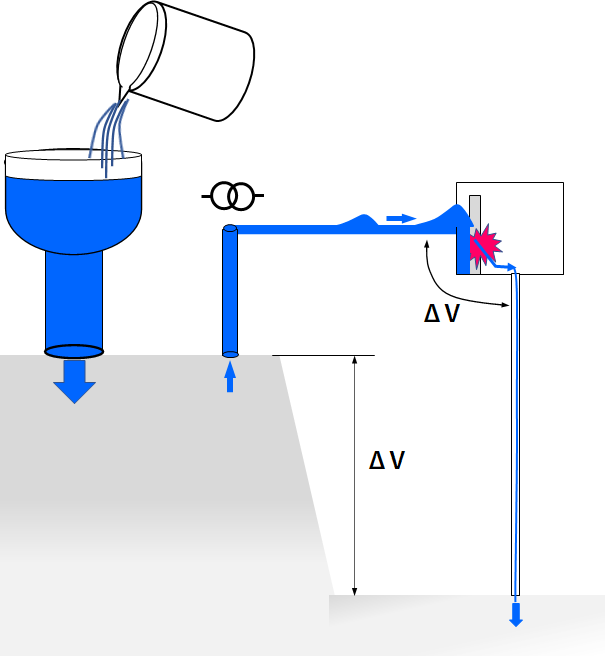

左図はB種接地極がある建物の大地電位が上昇し機器のD種接地電位が低い場合、右図は逆にD種接地側の電位が上昇し、B種接地の電位が低い場合をイメージしたもので、電位差によっては機器の絶縁破壊が生じます。
